恒溫恒濕車間設計簡單介紹

恒溫恒濕車間設計簡單介紹
　　隨著工業的不斷進步，人們對于產品的生產環境也重視起來。眾多企業，都建設了標準的恒溫恒濕車間來供應產品的生產。除了常規溫濕度的恒溫恒濕車間，還有其它特殊的5-18℃低溫、30-80℃高溫、相對濕度要求小于40%RH低濕、相對濕度高于80%RH的高濕等特殊要求的恒溫恒濕車間。

　　恒溫恒濕車間設計要點

　　恒溫恒濕車間的整體規劃，要考慮到以下要求：涉及范圍極廣，需建筑、水電、空調、實驗室使用者等各項專業人才共同參與規劃。

　　設計目的：為實驗室設備創造一個既能確保其穩定、可靠的運行，延長其使用壽命，又能滿足用戶使用要求及工作人員身心健康的工作場所。

　　總體設計：全面考慮各專業之間的關系，進行嚴格的協調，做到不錯，不漏，不碰。

　　具體設計：采用國內外先進技術，選用既先進，性能價格比又合理的環保設備和材料，融入人性化的設計理念。

　　恒溫恒濕車間設計方案實例：

　　(1)設計條件

　　某工程房間尺寸為14mXl4mX2．6m，位于建筑物的中間層(西南向)，頂搔、壁面及地面均有保溫隔熱措施。室內溫濕度條件為：室溫(23土0．5)0C，相對濕度50％土2％。內部發熱負荷有試驗機器發熱量10kW，3人，照度為8001x(相當于25W／m2)，室內無局部排氣設備。

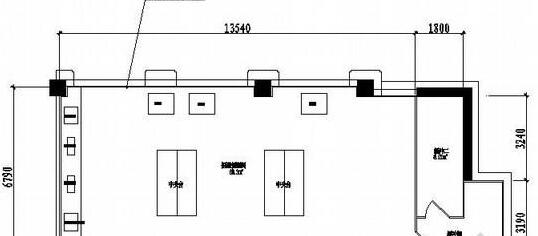

　　(2)總體規劃

　　由于所處位置對高精度恒溫恒濕工程要求不利，故在布置上設備套間方式，主室的周圍為套間(緩沖空間)兼作空調機房，并保持(23土2)C的空調要求。此外，為了防止進出時門的開閉對主室的干擾，進主室先通過前室。前室要求達到溫度(23土1)℃，相對濕度50％士5％的水平。

　　(3)空調風量確定

　　按室內負荷(夏)為21．5kW(其中圍護結構負荷占26．2％)，熱濕比約+，送風溫差<100C，換氣次數取15次／h(對應于恒溫精度為土0.50C)，確定風量為7680m2／h，相應的送風溫差為8.50C，故出風溫度為14.50C。冬季圍護負荷較小，且為負值。若采用夏季風量，經計算送風溫差為3.00C，即送風溫度為260C。新風量按30m3／(h·人)計，或按維持室內正壓要求(取相當于1.0次／h的換氣量)取新風為510m3／h。

　　(4)恒溫恒濕車間空調系統設計

　　采用新風單獨處理的定露點方式，在主空調機內經處理到室內空氣露點狀態的空氣，與室內回風相混合，并經冷卻后送人室內，在新風空調箱和主空調箱內均設有冷卻器、加熱器和加濕器，供調溫調濕用。

　　五、恒溫恒濕車間建造結構室體底座采用8槽鋼焊接成網式框架，以便于在水平條件下能承受室體及人員試件的重量，而不產生室體底面凹凸不平及開裂等。承受力200kg/每平方米室體（試驗室主體（殼體））分為六個室體面及一扇雙開式室體大門，尺寸為1800×2000mm，室體材料為內膽優質不銹鋼板（防止長時間在濕度運行狀態下內壁生銹），外膽為優質彩鋼板（國內名牌），保溫介質為聚氨脂硬質發泡隔熱，質輕耐抗擊，隔熱性能佳，大門材料同樣為彩鋼板制成，大門拉手為內外開啟式，恒溫恒濕車間以便于試驗人員從封閉的室內自由開啟大門。
